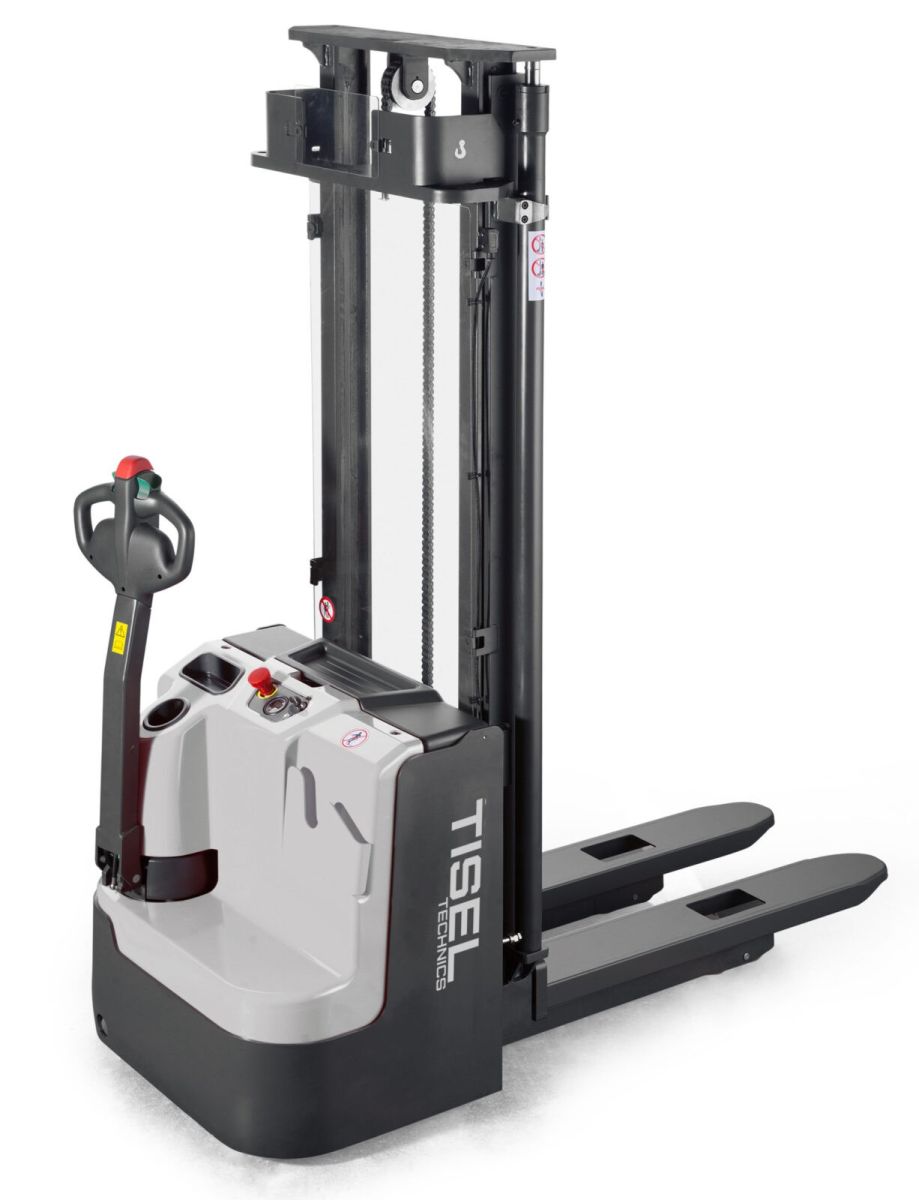

Самоходный штабелер Tisel Technics ESL16 FTX400

Скачать брошюру ESL 12-16-20 Li-ION

Самоходный штабелер с электроподъемом Tisel Technics ESL16 FTX400 – мачта триплекс имеет свободный ход (опция FullFree lift), пропорциональный подъем/спуск вил, свинцово-кислотная АКБ 24V/270Ah, без платформы оператора, грузоподъемность 1600 кг, высота подъема 4 метра. Предназначен электро штабелер для склада с высокой интенсивностью работы. Комплектация: контроллер ZAPI AC, AC-двигатель хода, ручка управления REMA, ЖК-дисплей с индикатором уровня заряда АКБ, показом сервисных ошибок и счетчика моточасов.

Новаторские решения в составе электро штабелера для склада Tisel ESL16 FTX400

Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электро система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Созданы на основе современных технологий AC (технология переменного тока) новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, применяемая в штабелере с электроподъемом Tisel ESL16 FTX400: модернизированная сверхпрочная трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции и увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении штабелера и его работе на высоте.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости движения самоходного штабелера при подъеме вил свыше 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.

Предназначение электро штабелера Tisel Technics ESL16 FTX400

Tisel Technics ESL16 FTX400 – мощный и надежный электро штабелер для склада с повышенной интенсивностью работ с функцией самоходности и предназначен для оптимизации рабочих процессов в режиме 24х7. Доступен для покупки в Москве.

Ключевые преимущества и особенности модели включают:
– Высокая производительность;
– Экономичные и экологичные двигатели;
– Эргономичный и интуитивно понятный интерфейс;
– Стабильная и безопасная конструкция;
– Система плавного разгона и торможения.
Приобретение самоходного электро штабелера Tisel Technic ESL16 FTX400 позволит ускорить рабочие процессы, снизить нагрузку на персонал и улучшить уровень безопасности на предприятии в Москве.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL16 FTX400 1.3 Привод Электрический 1.4 Управление Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 1600 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1293 Вес 2.1 Собственный вес (включая АКБ) кг 1340 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 930/2010 2.3 Нагрузка на переднюю/заднюю ось без груза кг 850/490 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 1908 4.3 Свободный ход вид h2 мм 1320 4.4 Высота подъема h3 мм 3930 4.5 Высота выдвинутой мачты (max) h4 мм 4480 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 1964 4.20 Длина до спинки каретки вил l2 мм 814 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 28 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2406 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2393 4.35 Радиус разворота Wa мм 1510 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 5.7/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.13/0.20 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.28/0.23 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/12 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.3 6.2 Мощность двигателя подъема S3 10% кВт 3.2 6.3 Класс аккумуляторной батареи 3VBS 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/270 6.5 Масса АКБ кг 230 6.6 Энергопотребление, цикл VDI кВтч/ч 1.59 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Таблица остаточной грузоподъемности электро штабелера Tisel ESL16 FTX400
