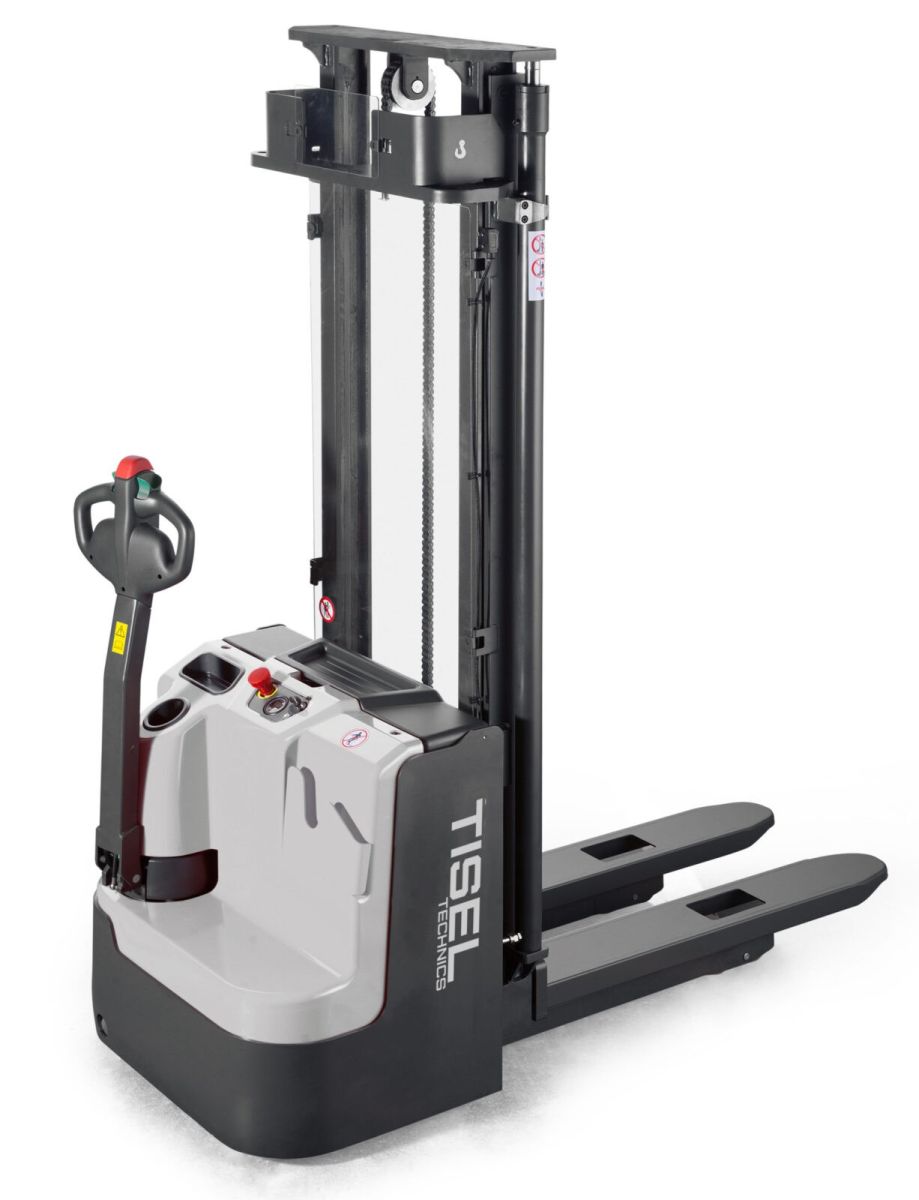

Самоходный штабелер Tisel Technics ESL20 FTX400 SBC

Скачать брошюру ESL 12-16-20 Li-ION

Tisel Technics ESL20 FTX400 SBC – ведомый оператором штабелер для склада с высокой интенсивностью работы, мачта триплекс со свободным ходом, г/п 2 т, высота подъема 4 м, остаточная г/п 1150 кг. Пропорциональный ход вил, функциональная ударопрочная ручка управления, контроллер ZAPI AC, AC-двигатель хода, ЖК-дисплей с индикацией уровня заряда АКБ, сервисных ошибок и счетчика моточасов, свинцово-кислотная батарея 24V/350Ah, боковая замена, для зарядки необходимо внешнее зарядное устройство. Предусмотрена: функция “черепаший ход” для безопасной езды с пониженной скоростью, места для хранения, USB разъем для зарядки мелкой электроники.

Инновационные решения, используемые в штабелере для склада Tisel ESL20 FTX400 SBC

Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электрическая система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. На основе современных технологий AC (технология переменного тока) разработаны новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, применяемая в сопровождаемом штабелере ESL20 FTX400 SBC, это модернизированная сверхпрочная трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции и увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
SBC – боковая замена АКБ позволяет без лишних усилий ее менять.
Система боковой устойчивости: автоматическое уменьшение скорости движения штабелера при вхождении его в поворот.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости движения штабелера при подъеме вил свыше 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.



Предназначение штабелера для склада Tisel Technics ESL20 FTX400 SBC

Tisel Technics ESL20 FTX400 SBC – электрический штабелер высокой производительности, имеющий функцию самостоятельного перемещения. Предназначен для оптимизации рабочих процессов на складах и в производственных зонах, а также упрощает перемещение грузов. Доступен для покупки в Москве и регионах.

Основные его преимущества и характеристики включают высокую производительность, экономичные и экологичные электродвигатели, интуитивно понятное и эргономичное управление, стабильное и надежное строение, систему автоматического замедления и аварийного стопа.

Покупка такого самоходного штабелера марки Tisel Technics позволит вам ускорить рабочие процессы вашего предприятия, снизить физическую нагрузку на ваших сотрудников и повысить безопасность рабочих мест.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL20 FTX400 SBC 1.3 Привод Электрический 1.4 Управление Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 2000 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1429 Вес 2.1 Собственный вес (включая АКБ) кг 1579 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 1000/2579 2.3 Нагрузка на переднюю/заднюю ось без груза кг 900/679 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 3930 4.3 Свободный ход вид h2 мм 1320 4.4 Высота подъема h3 мм 3930 4.5 Высота выдвинутой мачты (max) h4 мм 4600 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 2100 4.20 Длина до спинки каретки вил l2 мм 950 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 23 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2536 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2523 4.35 Радиус разворота Wa мм 1640 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 5.4/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.13/0.20 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.28/0.23 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/10 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.7 6.2 Мощность двигателя подъема S3 10% кВт 3.2 6.3 Класс аккумуляторной батареи 3PZS 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/350 6.5 Масса АКБ кг 288 6.6 Энергопотребление, цикл VDI кВтч/ч 1.70 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Таблица остаточной грузоподъемности самоходного штабелера для склада Tisel ESL20 FTX400 SBC
