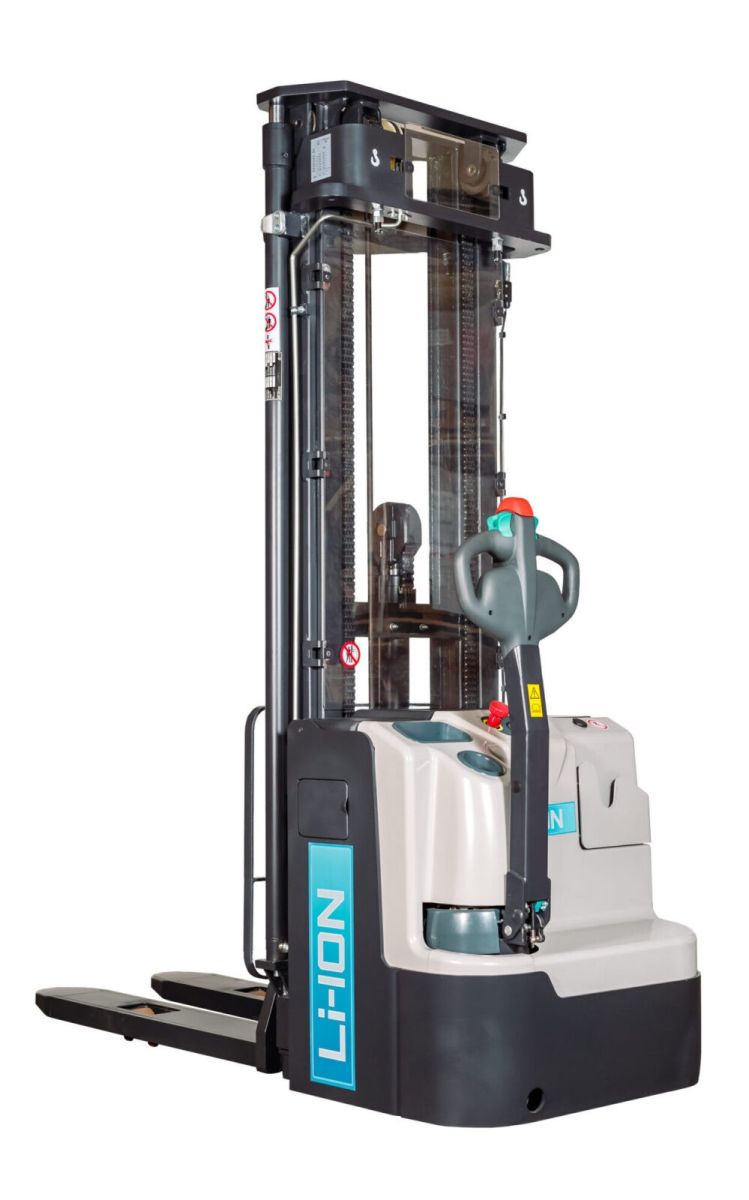

Самоходный штабелер Tisel Technics ESL20 Li-Ion FDX320

Скачать брошюру ESL 12-16-20 Li-ION

Штабелер Li-ion грузоподъемностью 2 т модели Tisel Technics ESL20 Li-Ion FDX320 оснащен: Li-Ion АКБ 24V/200Ah, мачта FFL из 2-х секций, пропорциональный подъем/спуск вил, остаточная грузоподъемность 1.6 т, удобная ударопрочная функциональная ручка управления, контроллер ZAPI AC, AC-двигатель хода, ЖК-дисплей с индикацией уровня заряда АКБ, отражением сервисных ошибок, счетчик моточасов. Самоходный штабелер режим безопасной езды с пониженной скоростью, присутствуют полки для хранения вещей и документов, USB разъем.

Новаторские решения, включенные в штабелер Li-Ion Tisel ESL20 Li-Ion FDX320

Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электросистема управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. На основе передовых технологий AC (технология переменного тока) разработаны и установлены новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.

TISEL POWER MAST® – система, применяемая в самоходных штабелерах ESL20 Li-Ion FDX320, это модернизированная повышенной прочности двухсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости при подъеме вил свыше 30 см.

Соответствует европейским стандартам EN1726-1 и EN1175-1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL20 Li-Ion FDX320 1.3 Привод Электрический 1.4 Управление Поводковый Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 2000 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1429 Вес 2.1 Собственный вес (включая АКБ) кг 1579 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 1000/2579 2.3 Нагрузка на переднюю/заднюю ось без груза кг 900/679 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 2228 4.3 Свободный ход вид h2 мм 1560 4.4 Высота подъема h3 мм 3130 4.5 Высота выдвинутой мачты (max) h4 мм 3800 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 2100 4.20 Длина до спинки каретки вил l2 мм 950 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 23 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2536 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2523 4.35 Радиус разворота Wa мм 1640 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 5.4/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.13/0.20 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.28/0.23 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/10 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.7 6.2 Мощность двигателя подъема S3 10% кВт 3.2 6.3 Класс аккумуляторной батареи 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/200 6.5 Масса АКБ кг 6.6 Энергопотребление, цикл VDI кВтч/ч 1.70 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Таблица остаточной грузоподъемности самоходного штабелера Li-Ion Tisel ESL20 Li-Ion FDX320
