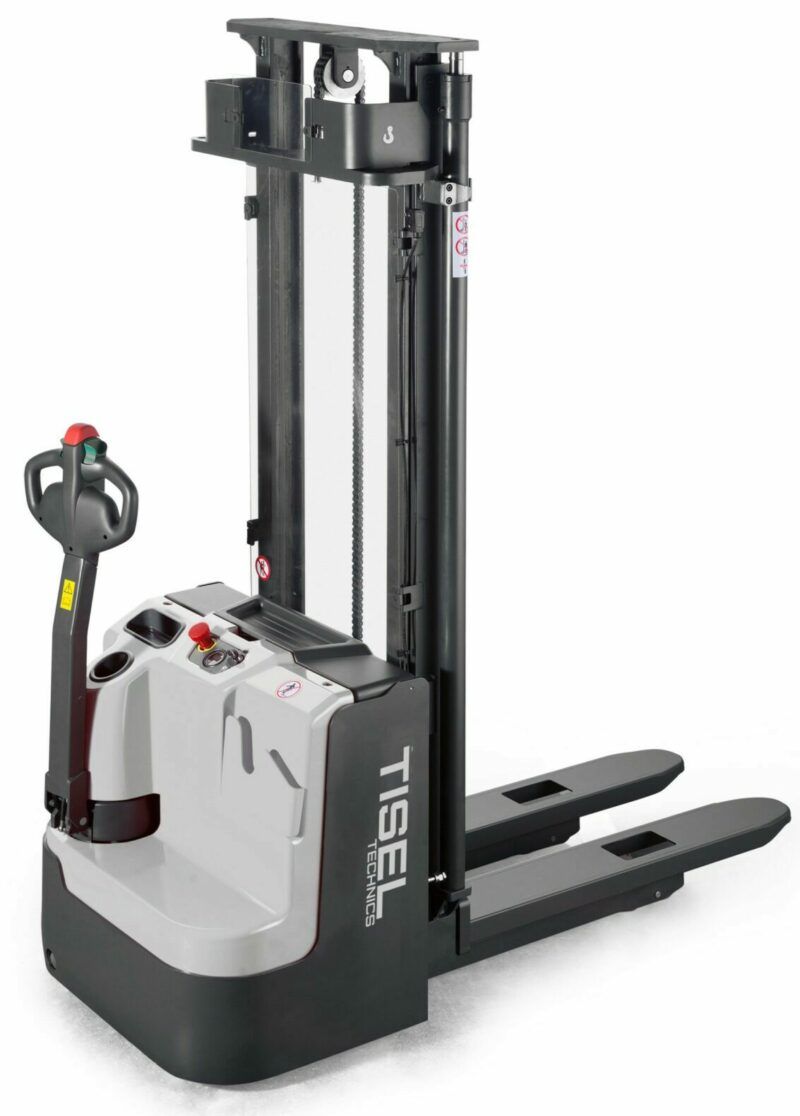

Самоходный штабелер Tisel Technics ESL20 TX460

Скачать брошюру ESL 12-16-20 Li-ION
Штабелер для высотных работ до 4.6 м Tisel Technics ESL20 TX460 с трехсекционной мачтой, ведомый оператором, для складов с высокой интенсивностью работ, грузоподъемность 2 т, остаточная – 1 т. Плавный и пропорциональный ход вил при подъеме и спуске. Удобная влагозащищенная функциональная ручка управления, контроллер ZAPI AC, AC-двигатель хода, ЖК-дисплей с индикацией уровня заряда АКБ, с показом сервисных ошибок и счетчика моточасов. Свинцово-кислотная батарея 24V/350Ah. Имеются: функция “черепаший ход” для безопасной езды с малой скоростью, места для хранения и USB порт.

Новаторские решения, примененные в штабелере Tisel ESL20 TX460

Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электросистема управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. На основе современных технологий AC (технология переменного тока) разработаны новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, применяемая в ведомом штабелере ESL20 TX460, это модернизированная сверхпрочная трёхсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции и увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
SBC – боковая замена АКБ, это удобный и облегченный процесс замены батареи.
Система боковой устойчивости: автоматическое уменьшение скорости движения при вхождении в поворот.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости перемещения с грузом при подъеме вил более 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.



Предназначение штабелера для высотных работ Tisel ESL20 TX460

Tisel Technics ESL20 TX460 представляет собой производительное оборудование с возможностью самостоятельного перемещения. Назначение: для выполнения высотных работ в интенсивном режиме эксплуатации. Такой штабелер максимально послужит для оптимизации рабочих операций на складах или производствах.
Основные особенности и преимущества этого оборудования включают:

– Высокая производительность.
– Экономичные и экологичные электродвигатели.
– Интуитивно понятное и эргономичное управление.
– Устойчивая и надежная конструкция.
– Система автоматического замедления и аварийного останова.
Покупка штабелера для высотных работ ESL20 TX460 от Tisel Technics в Москве помогает ускорить рабочие операции на вашем складе или производстве, снижает физическую нагрузку на работников и повышает безопасность рабочей среды.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL20 TX460 1.3 Привод Электрический 1.4 Управление Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 2000 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1429 Вес 2.1 Собственный вес (включая АКБ) кг 1579 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 1000/2579 2.3 Нагрузка на переднюю/заднюю ось без груза кг 900/679 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 2228 4.3 Свободный ход вид h2 мм – 4.4 Высота подъема h3 мм 4530 4.5 Высота выдвинутой мачты (max) h4 мм 5200 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 2100 4.20 Длина до спинки каретки вил l2 мм 950 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 23 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2536 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2523 4.35 Радиус разворота Wa мм 1640 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 5.4/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.13/0.20 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.28/0.23 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/10 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.7 6.2 Мощность двигателя подъема S3 10% кВт 3.2 6.3 Класс аккумуляторной батареи 3PZS 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/350 6.5 Масса АКБ кг 288 6.6 Энергопотребление, цикл VDI кВтч/ч 1.70 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Таблица остаточной грузоподъемности штабелера с мачтой триплекс Tisel ESL20 TX460
