Самоходный штабелер Tisel Technics ,ESL12 Li-Ion DX290

Скачать брошюру ESL 12-16-20 Li-ION

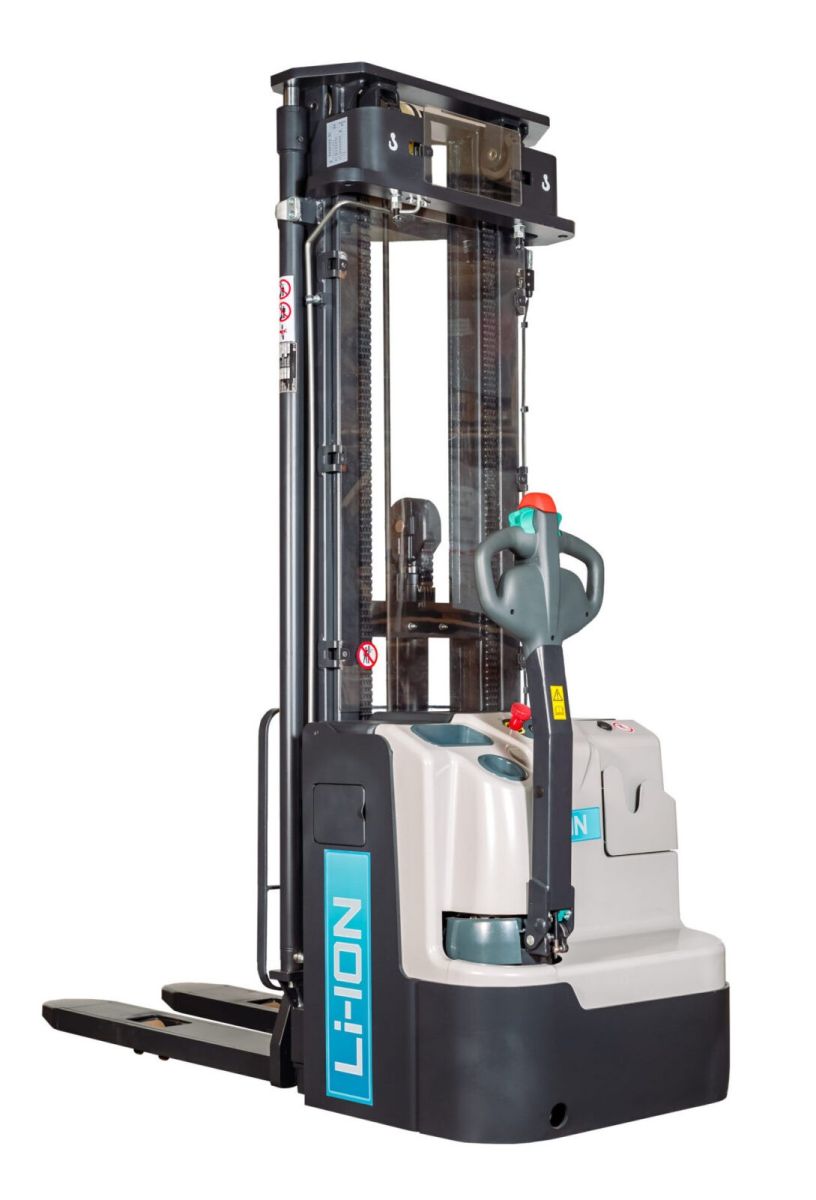

Малотоннажный самоходный сопровождаемый штабелер Tisel Technics ESL12 Li-Ion DX290, Li-Ion АКБ 24V/100Ah, мачта дуплекс, грузоподъемность на максимальной высоте 2.9 м составляет 1 т. Этот штабелер – идеальное решение для эффективной и бесперебойной работы в складских помещениях со средней интенсивностью работы.

Инновационные разработки, которые применяются в штабелерах данной серии

Система TISEL DRIVE AC® – 24-х вольтная высокочастотная электрическая система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Созданы на основе современных технологий AC (технология переменного тока) новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.



TISEL POWER MAST® – система, применяемая в самоходных штабелерах TISEL TECHNICS нового поколения. Модернизированные сверхпрочные мачты дуплекс с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, а также увеличенный запас грузоподъёмности на максимальной высоте.

TISEL SBC (опция) – боковая замена АКБ. Данная опция позволяет быстро заменить аккумуляторную батарею не прилагая больших усилий.

TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема, при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости при подъеме вил свыше 30 см.

Соответствует европейским стандартам EN1726-1 и EN1175-1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL12 Li-Ion DX290 1.3 Привод Электрический 1.4 Управление Сопровождаемый Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 1200 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1248 Вес 2.1 Собственный вес (включая АКБ) кг 1007 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 684/1523 2.3 Нагрузка на переднюю/заднюю ось без груза кг 610/397 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 1958 4.3 Свободный ход вид h2 мм  – 4.4 Высота подъема h3 мм 2830 4.5 Высота выдвинутой мачты (max) h4 мм 3380 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 1919 4.20 Длина до спинки каретки вил l2 мм 769 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 28 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2336 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2322 4.35 Радиус разворота Wa мм 1400 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 6.0/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.09/0.14 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.25/0.20 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/12 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.3 6.2 Мощность двигателя подъема S3 10% кВт 1.5 6.3 Класс аккумуляторной батареи 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/100 6.5 Масса АКБ кг 6.6 Энергопотребление, цикл VDI кВтч/ч 0.95 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Остаточная грузоподъемность самодвижущегося штабелера Tisel ESL12 Li-Ion DX290
