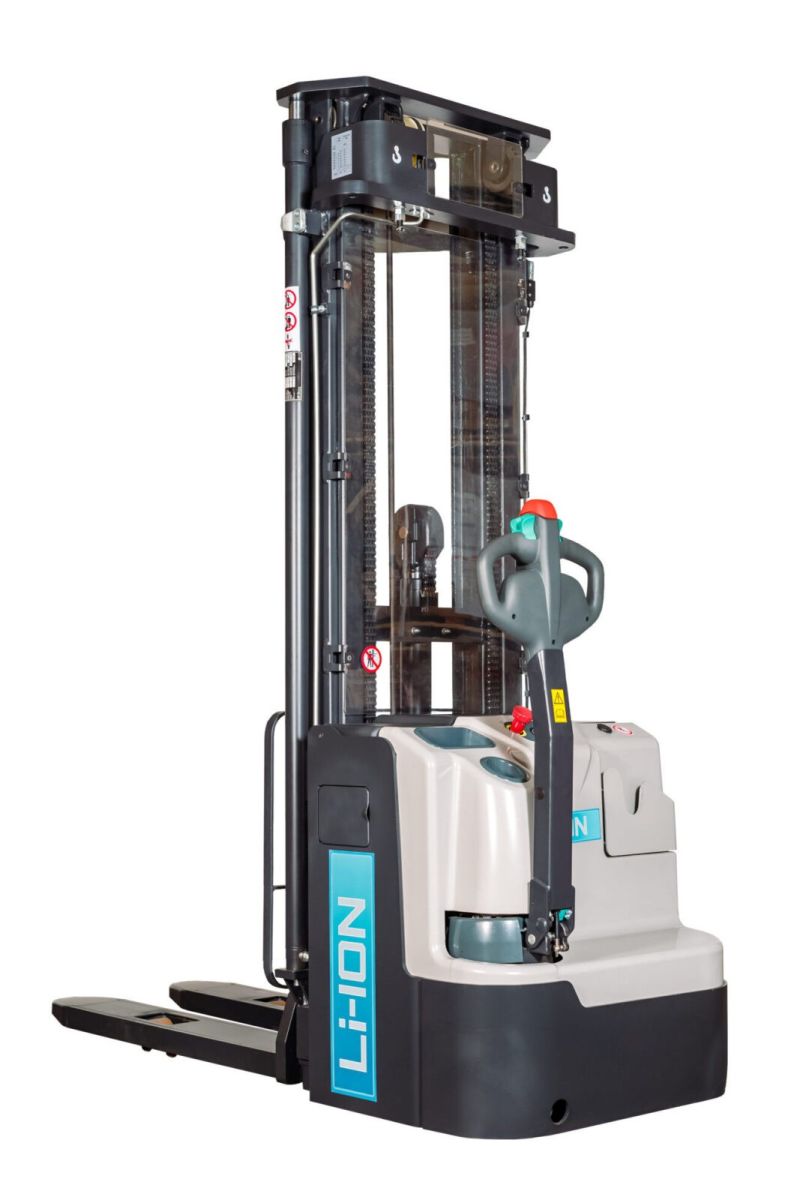

Самоходный штабелер Tisel Technics ESL12 Li-Ion FDX290

Скачать брошюру ESL 12-16-20 Li-ION

Компактный поводковый штабелер с электроприводом Tisel Technics ESL12 Li-Ion FDX290, мачта из 2-х секций со свободным ходом, контроллер ZAPI, плавный ход вил, г/п 1 т на высоту 2,9 м, максимальная г/п 2 т. Комплектация: контроллер ZAPI AC, AC-двигатель хода, ручка управления REMA, пропорциональный подъем/спуск вил, ЖК-дисплей с индикатором уровня заряда АКБ, с возможностью отображать сервисные ошибки и счетчиком моточасов, Li-Ion АКБ.

Инновационные разработки, примененные в штабелере с электроприводом Tisel ESL12 Li-Ion FDX290

Система TISEL DRIVE AC® – 24-х вольтная высокочастотная электрическая система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Разработаны на основе современных технологий AC (технология переменного тока) новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.

TISEL POWER MAST® – система, применяемая в штабелере Tisel ESL12 Li-Ion FDX290, это модернизированная сверхпрочная мачта из 2-х секций с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, плюс увеличенный запас грузоподъёмности на максимальной высоте.

TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости при подъеме вил свыше 30 см.

Соответствует европейским стандартам EN1726-1 и EN1175-1.

Предназначение штабелера с электроприводом Tisel ESL12 Li-Ion FDX290

Tisel Technics ESL12 Li-Ion FDX290 – это электрический штабелер с максимальной грузоподъемностью 1200 килограмм, работающий от безопасного и экологически чистого Li-Ion аккумулятора. Он идеально подойдет для оптимизации рабочих процессов на складских и производственных площадях, благодаря компактным габаритам, высокой маневренности и способности работы в условиях ограниченного пространства.

Такой компактный штабелер можно приобрести в Москве. К его основным преимуществам относятся высокая производительность, удобство управления, безопасность и соответствие экологическим стандартам. Кроме того, оборудование оснащено системой автоматического замедления и аварийного отключения для обеспечения безопасности персонала.

Используя такой поводковый штабелер, вы сможете ускорить рабочие процессы, уменьшить физическую нагрузку на своих сотрудников и повысить уровень безопасности на рабочем месте. Выбрав Tisel Technics для своего бизнеса, вы получите доступ к высококачественному и надежному оборудованию для оптимизации работы вашего склада или производственной площадки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL12 Li-Ion FDX290 1.3 Привод Электрический 1.4 Управление Поводковый Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 1200 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1248 Вес 2.1 Собственный вес (включая АКБ) кг 1007 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 684/1523 2.3 Нагрузка на переднюю/заднюю ось без груза кг 610/397 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 1958 4.3 Свободный ход вид h2 мм  1410 4.4 Высота подъема h3 мм 2830 4.5 Высота выдвинутой мачты (max) h4 мм 3380 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 1919 4.20 Длина до спинки каретки вил l2 мм 769 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 28 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2336 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2322 4.35 Радиус разворота Wa мм 1400 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 6.0/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.09/0.14 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.25/0.20 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/12 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.3 6.2 Мощность двигателя подъема S3 10% кВт 1.5 6.3 Класс аккумуляторной батареи 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/100 6.5 Масса АКБ кг 6.6 Энергопотребление, цикл VDI кВтч/ч 0.95 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Остаточная грузоподъемность штабелера с электроприводом Tisel ESL12 Li-Ion FDX290
