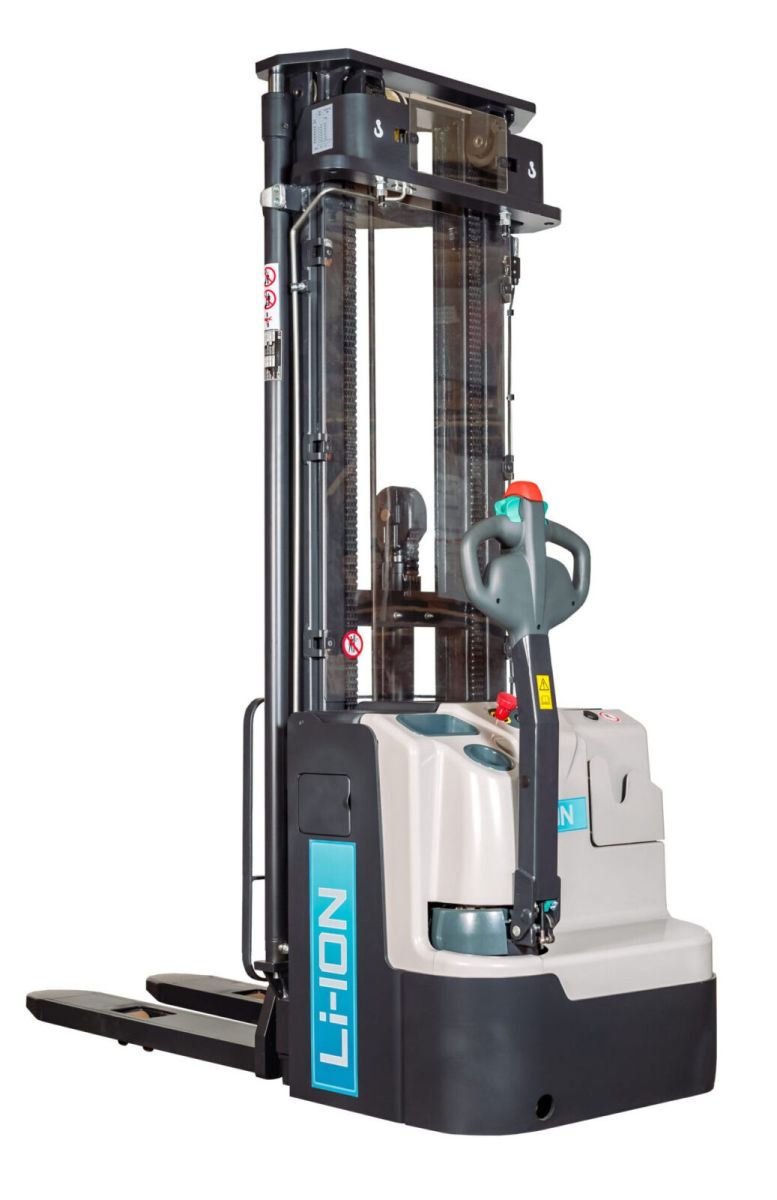

Самоходный штабелер Tisel Technics ESL16 Li-Ion FTX460

Скачать брошюру ESL 12-16-20 Li-ION

Электрический складской штабелер Tisel Technics ESL16 Li-Ion FTX460 с Li-Ion АКБ 24V/150Ah, трехсекционная мачта, свободный ход вил 1320 мм, г/п 1.6 т, остаточная г/п 800 кг на высоте подъема 4.6 м. Стандартная комплектация: контроллер ZAPI AC, AC-двигатель хода, ударопрочная ручка управления REMA, пропорциональный подъем/спуск вил, ЖК-дисплей с индикатором уровня заряда АКБ, с показом сервисных ошибок и счетчика моточасов, внешнее зарядное устройство 24V/60A. Складской штабелер надежно послужит для выполнения складских работ с высокой интенсивностью.

Новаторские решения, примененные в складском штабелере

Система TISEL DRIVE AC® – 24-х вольтовая высокочастотная электрическая система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Созданы на основе современных технологий AC (технология переменного тока) новые асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, применяемая в складском штабелере ESL16 Li-Ion FTX460, это улучшенная повышенной прочности трехсекционная мачта с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции и увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости движения складского штабелера при подъеме вил свыше 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.

Предназначение самоходного штабелера Tisel Technics ESL16 Li-Ion FTX460

Требуется мощный и надежный в эксплуатации электрический штабелер? Рекомендуем Tisel Technics ESL16 Li-Ion FTX460 с грузоподъемностью 1600 кг и максимальной высотой подъема 4600 миллиметров. Идеально подойдет для работы на складе или производственном предприятии с повышенными требованиями к экологии. Приобретайте эту модель в нашем магазине в Москве, и мы поможем подобрать оптимальный вариант, отвечающий вашим требованиям.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL16 Li-Ion FTX460 1.3 Привод Электрический 1.4 Управление Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 1600 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1293 Вес 2.1 Собственный вес (включая АКБ) кг 1340 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 930/2010 2.3 Нагрузка на переднюю/заднюю ось без груза кг 850/490 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 1908 4.3 Свободный ход вид h2 мм 1320 4.4 Высота подъема h3 мм 3930 4.5 Высота выдвинутой мачты (max) h4 мм 4480 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 1964 4.20 Длина до спинки каретки вил l2 мм 814 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 28 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2406 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2393 4.35 Радиус разворота Wa мм 1510 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 5.7/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.13/0.20 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.28/0.23 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/12 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.3 6.2 Мощность двигателя подъема S3 10% кВт 3.2 6.3 Класс аккумуляторной батареи 3VBS 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/270 6.5 Масса АКБ кг 230 6.6 Энергопотребление, цикл VDI кВтч/ч 1.59 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Таблица остаточной грузоподъемности штабелера Tisel ESL16 Li-Ion FTX460
