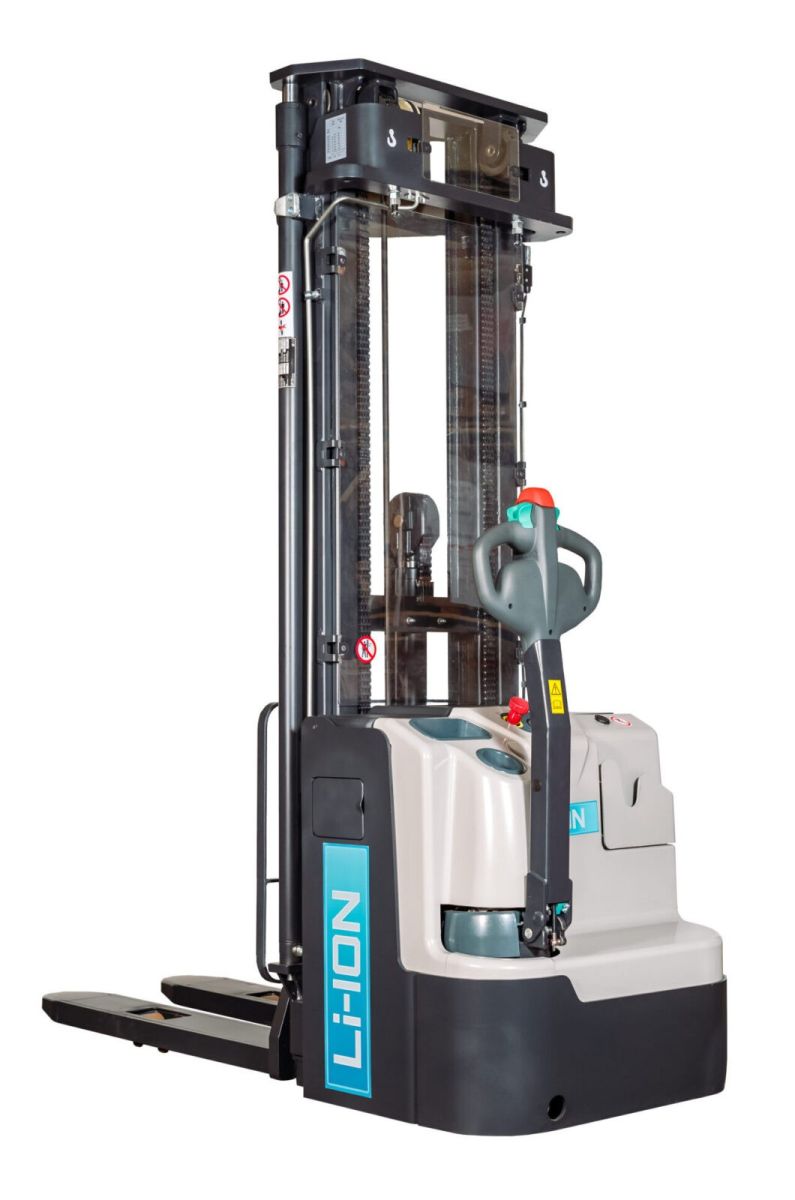

Самоходный штабелер Tisel Technics ESL16 Li-Ion FDX320

Скачать брошюру ESL 12-16-20 Li-ION

Самоходный штабелер Tisel Technics ESL16 Li-Ion FDX320 с двухсекционной мачтой со свободным ходом, пропорциональным подъемом и спуском вил, 1.6 т, h3=3.2 м. Контроллер ZAPI AC, AC-двигатель хода, функциональная ручка управления REMA, ЖК-дисплей с индикатором уровня заряда АКБ и отображением сервисных ошибок и счетчика моточасов, Li-Ion АКБ 24V/150Ah, внешнее зарядное устройство 24V/60A. Предназначен для складских операций с высокой интенсивностью работы.

Новаторские решения, примененные в поводковом электроштабелере

Система TISEL DRIVE AC® – 24-х вольтная высокочастотная электрическая система управления тягой и крутящим моментом, обеспечивающая точный контроль за скоростью движения и производимыми операциями, максимальную плавность хода и подъема грузов, высокую надежность и низкое энергопотребление. Созданы на основе современных технологий AC (технология переменного тока) улучшенные асинхронные двигатели переменного тока под управлением логических модулей управления с системой рекуперативного и регенеративного торможения.
TISEL POWER MAST® – система, применяемая в самоходном штабелере Tisel ESL16 Li-Ion FDX320. Модернизированные сверхпрочные двухсекционные мачты с оригинальной компоновкой карных профилей и грузоподъёмного устройства. Максимальная компенсация скручивания мачты за счет значительного повышения жесткости и прочности конструкции, а также увеличенный запас грузоподъёмности на максимальной высоте.
TISEL SafetyRide – активная интегрированная интеллектуальная система безопасности при движении и работе на высоте.
Автоматическое отключение двигателя подъема при достижении максимальной высоты подъема вил, что предохраняет двигатель от перегрева и увеличивает срок его службы.
Автоматическое снижении скорости движения поводкового электроштабелера при подъеме вил свыше 30 см.
Соответствует европейским стандартам EN1726-1 и EN1175-1.



Предназначение поводкового электроштабелера Tisel Technics ESL16 Li-Ion FDX320

Ищете мощный и надежный самоходный штабелер с грузоподъемностью до 1200 кг и высотой подъема до 3200 мм? Выберите Tisel Technics ESL16 Li-Ion FDX320! Благодаря литий-ионному аккумулятору, продолжительность работы на одном заряде будет высокой, что позволит эффективно работать длительное время без подзарядки.

Обращайтесь в нашу компанию, чтобы купить Tisel ESL16 Li-Ion FDX320 в Москве. Опытные специалисты помогут выбрать модель, соответствующую вашим потребностям, и проконсультируют по всем вопросам. Не упустите возможность улучшить процесс обработки грузов на вашем складе или предприятии!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО VDI 2198       Характеристики 1.1 Производитель TISEL TECHNICS 1.2 Модель ESL16 Li-Ion FDX320 1.3 Привод Электрический 1.4 Управление Поводковый Ведомый оператором 1.5 Номинальная грузоподъемность Q кг 1600 1.6 Центр нагрузки c мм 600 1.8 Расстояние от оси до спинки вил x мм 647 1.9 Колесная база y мм 1293 Вес 2.1 Собственный вес (включая АКБ) кг 1340 2.2 Нагрузка на переднюю/заднюю ось с грузом кг 930/2010 2.3 Нагрузка на переднюю/заднюю ось без груза кг 850/490 Колеса, шасси 3.1 Тип шин Polyurethane (PU) 3.2 Размер передних (ведущих) шин Ø 230×70 3.3 Размер задних шин Ø 84х70 3.4 Опорные колеса Ø 150х54 3.5 Кол-во колес спереди/сзади (х = ведущие) 1x + 1/4 3.6 Колея передних колес b10 мм 522 3.7 Колея задних колес b11 мм 390 Основные размеры 4.2 Высота сложенной мачты (min) h1 мм 2108 4.3 Свободный ход вид h2 мм 1560 4.4 Высота подъема h3 мм 3130 4.5 Высота выдвинутой мачты (max) h4 мм 3680 4.6 Начальный подъем вил h5 мм  – 4.9 Высота ручки управления min/max h14 мм 850/1385 4.12 Высота опущенных вил h13 мм 90 4.19 Общая длина l1 мм 1964 4.20 Длина до спинки каретки вил l2 мм 814 4.21 Общая ширина b1/b2 мм 820 4.22 Размеры вил s/e/l (мм) мм 60/180/1150 4.24 Ширина каретки вил b3 мм 650 4.25 Внешняя ширина между вил b5 мм 570 4.32 Клиренс по центру колесной базы m2 мм 28 4.33 Ширина рабочего прохода с поддоном 1000х1200 поперек вил Ast мм 2406 4.34 Ширина рабочего прохода с поддоном 800х1200 вдоль вил Ast мм 2393 4.35 Радиус разворота Wa мм 1510 Рабочие характеристики 5.1 Скорость движения (с грузом/ без груза) км/ч км/ч 5.7/6.0 5.2 Скорость подъема (с грузом/ без груза) м/с м/с 0.13/0.20 5.3 Скорость спуска вил (с грузом/ без груза) м/с м/с 0.28/0.23 5.8 Макс преодолеваемый уклон (с грузом/без груза) % % 6/12 5.9 Время ускорения (с грузом/без груза) на 10 м 7.6/6.5 5.10 Рабочий тормоз Электромагнитный Электрооборудование 6.1 Мощность двигателя движения S2 60 мин кВт 1.3 6.2 Мощность двигателя подъема S3 10% кВт 3.2 6.3 Класс аккумуляторной батареи 6.4 Напряжение/Номинальная емкость батареи, K5 В/Ач 24/150 6.5 Масса АКБ кг 6.6 Энергопотребление, цикл VDI кВтч/ч 1.59 Прочее 8.1 Тип управления двигателем AC Speed Control 8.4 Уровень шума на уровне головы оператора EN 12053 dB A 70 Таблица остаточной грузоподъемности электроштабелера Tisel ESL16 Li-Ion FDX320
